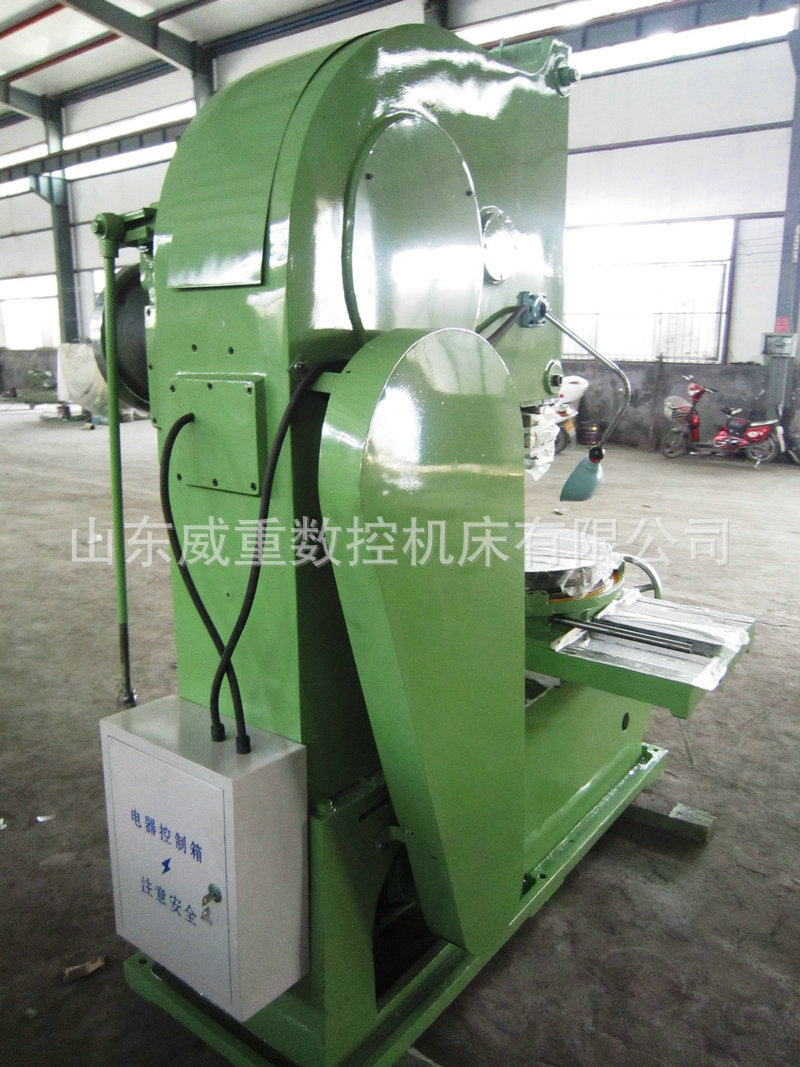

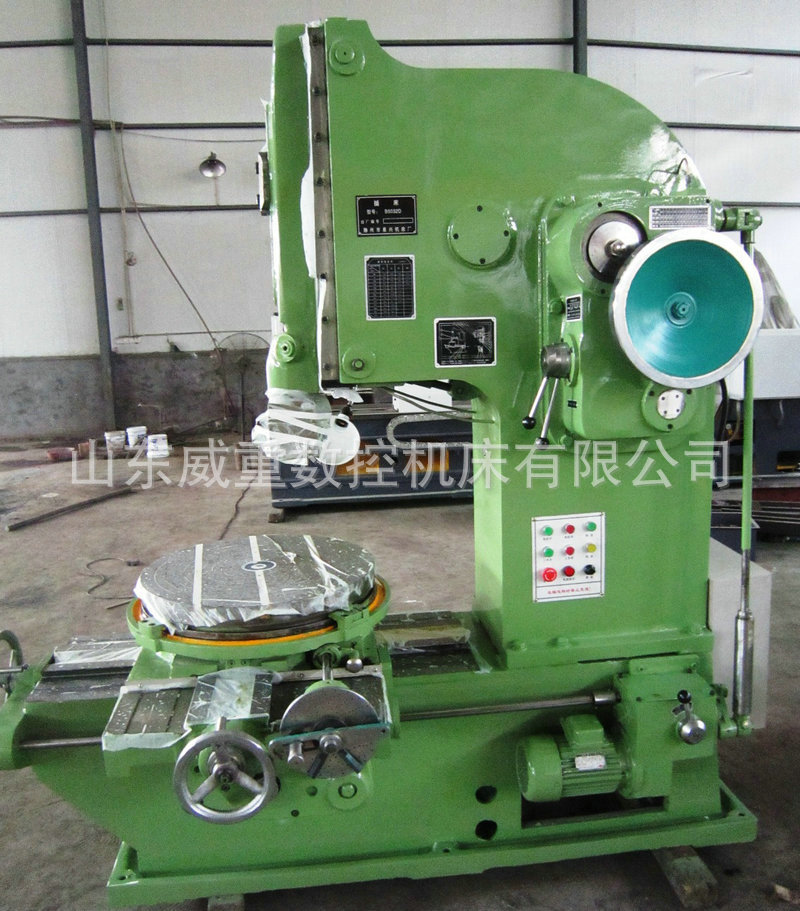

利用插刀的豎直往復運動插銷鍵槽和型孔的直線運動機床。插床與刨床一樣，也是使用單刃刀具(插刀)來切削工件，但刨床是臥式布局，插床是立式布局。插床多用于單件或小批量生產中加工內孔鍵槽或花鍵孔，也可以加工平面、方孔或多邊形孔等，在批量生產中常被銑銑床或拉床代替。但在加工不通孔或有障礙臺肩的內孔鍵槽時，就只有利用插床了。插床的滑枕帶著刀架沿立柱的導軌作上下往復運動，裝有工件的工作臺可利用上下滑座作縱向、橫向和回轉進給運動。鍵槽插床的工作臺與床身聯成一體，從床身穿過工件孔向上伸出的刀桿帶著插刀邊做上下往復運動，邊做斷續的進給運動，工件安裝不像普通插床那樣受到立柱的限制，故多用于加工大型零件(如螺旋槳等)孔中的鍵槽。
型號
B5020
B5032
滑枕(zhen)最大行(xing)程
220mm
340mm
最大插銷長度(du)
200mm
320mm
工件最大加工尺寸(長×寬)
500×200mm
600×320mm
工件最大重量
400kg
500kg
最大切(qie)削力
7500N
7500N
滑枕每(mei)分鐘往復(fu)次數
32.50.80.125 r.p.m
20,32,50,80 r.p.m
滑枕垂直調(diao)整距離(li)
230mm
315mm
滑枕(zhen)傾斜角度(du)
0-8°
0-8°
刀頭支承(cheng)面至床身前壁間(jian)距離
485mm
600mm
插(cha)刀最大尺寸(長×寬(kuan))
25×40mm
25×40mm
工作(zuo)臺(tai)直徑
500mm
630mm
工作臺面(mian)至滑架下端間距離
320mm
490mm
工作臺最大縱向移動(dong)距離(機(ji)動(dong)/手動(dong))
400/450mm
480/620mm
工作臺最大橫向移動距離(機動/手動)
450/500mm
480/560mm
工作臺縱橫(heng)機(ji)動(dong)進給(gei)范圍
0.08-1.21mm
0.08-1.21mm
工(gong)作臺回轉進給(gei)范圍
0.052-0.783mm
0.052-0.783mm
主電(dian)機功率
3KW
4KW
機床輪廓尺寸(長×寬×高)
1916×1305×1995mm
2261×1495×2245mm
機床重量(約)
2200kg
3000kg
