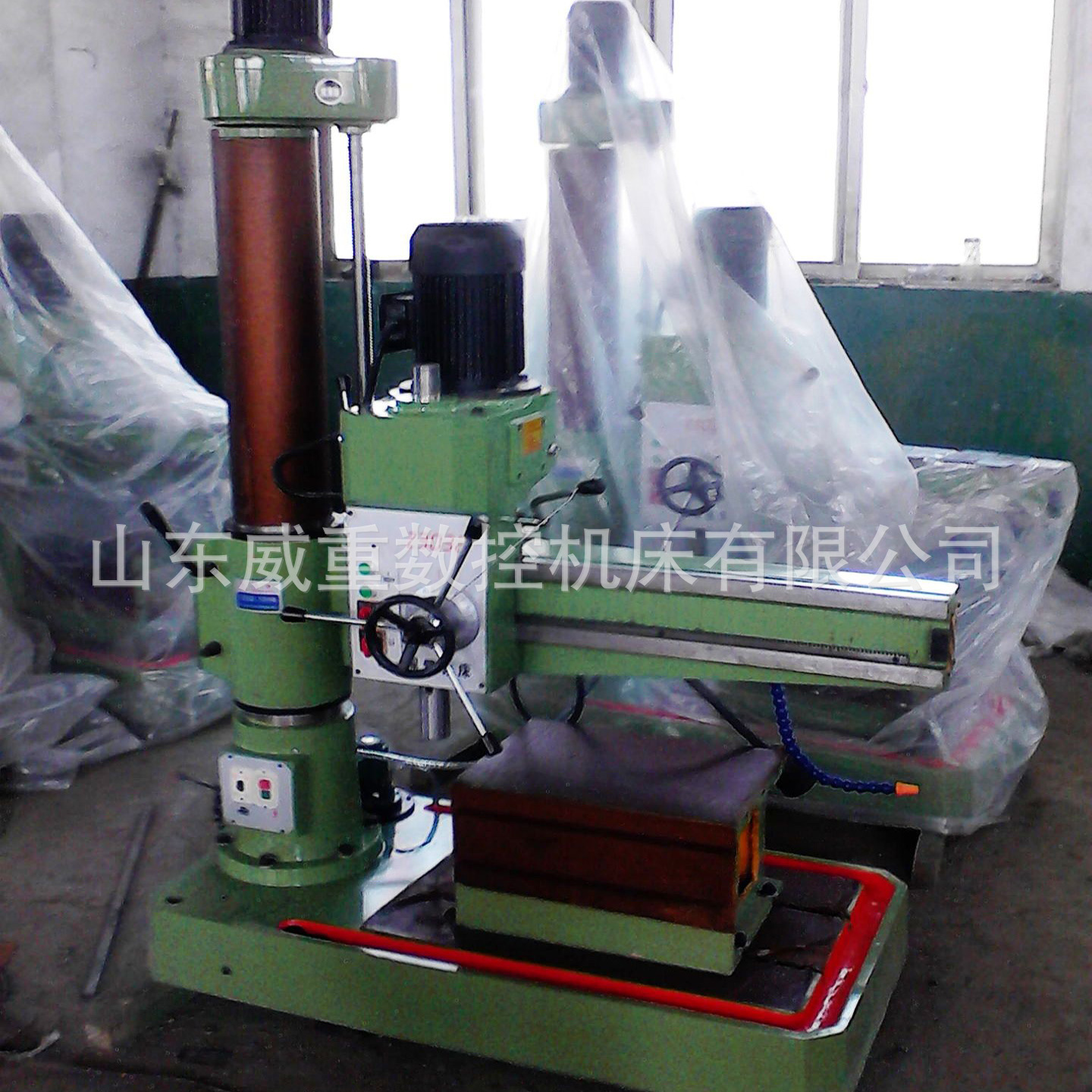

產品描述：
外觀整潔大方美麗，整體布(bu)局勻(yun)稱協調(diao)。
采用機械傳動，機械加緊(jin)，機械變速(su)，操作簡便(bian)。
導(dao)軌(gui)采用超高頻淬(cui)火。
優良的制(zhi)造，可(ke)靠的結構(gou)，完全可(ke)以保證(zheng)機(ji)器的精度。
適用(yong)于(yu)鉆，攻螺紋(wen)，鉸孔等加工范(fan)圍，廣泛(fan)用(yong)于(yu)大中小型企業(ye)，鄉(xiang)鎮和個(ge)體(ti)工業(ye)加工。
|
詳細技術參(can)數 |
Specifications |
Units |
Z3032×10 |
|
MAX鉆孔直徑 |
Max. drillingdiameter |
mm |
Φ32 |
|
立(li)柱(zhu)直徑(jing) |
Column diameter mm |
mm |
180 |
|
主軸中心線到立(li)柱母線距離(li) |
Distance from spindle center line to column bus bar |
mm |
200-910 |
|
主軸箱導軌(gui)有效距離 |
The spindle box guide effective distance |
mm |
710 |
|
主軸(zhou)端部到(dao)底(di)座工作臺的距離 |
Distance from spindle nose to base |
mm |
330-1060 |
|
搖臂升降距離 |
Rocker arm lift distance |
mm |
730 |
|
主軸行程 |
Spindle travel |
mm |
120 |
|
主軸錐度 |
Spindle taper |
|
莫氏(shi)4號 |
|
主(zhu)軸轉速范圍 |
Spindle speeds range |
r/min |
108 162 262 398 665 1000（6 step） |
|
搖臂旋轉角(jiao)度(du) |
Rocker rotary angle |
° |
+ 180 |
|
主電(dian)機功(gong)率(lv) |
Main motor power |
kw |
1.5/2.2雙速電機 |
|
升降(jiang)電(dian)機(ji)功率 |
Lifting motor power |
kw |
0.5 |
|
冷卻泵電機功率 |
Cooling pump motor power |
kw |
0.04 |
|
重量 |
Net weight |
kg |
1080 |
|
包裝(zhuang)尺寸(cun) |
Overall dimensions（L×W×H） |
mm |
1400×660×2060 |
