1、采(cai)用液壓預(yu)選變(bian)速機構，可節省輔助時(shi)間。
2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
|
規格(ge) |
單位 |

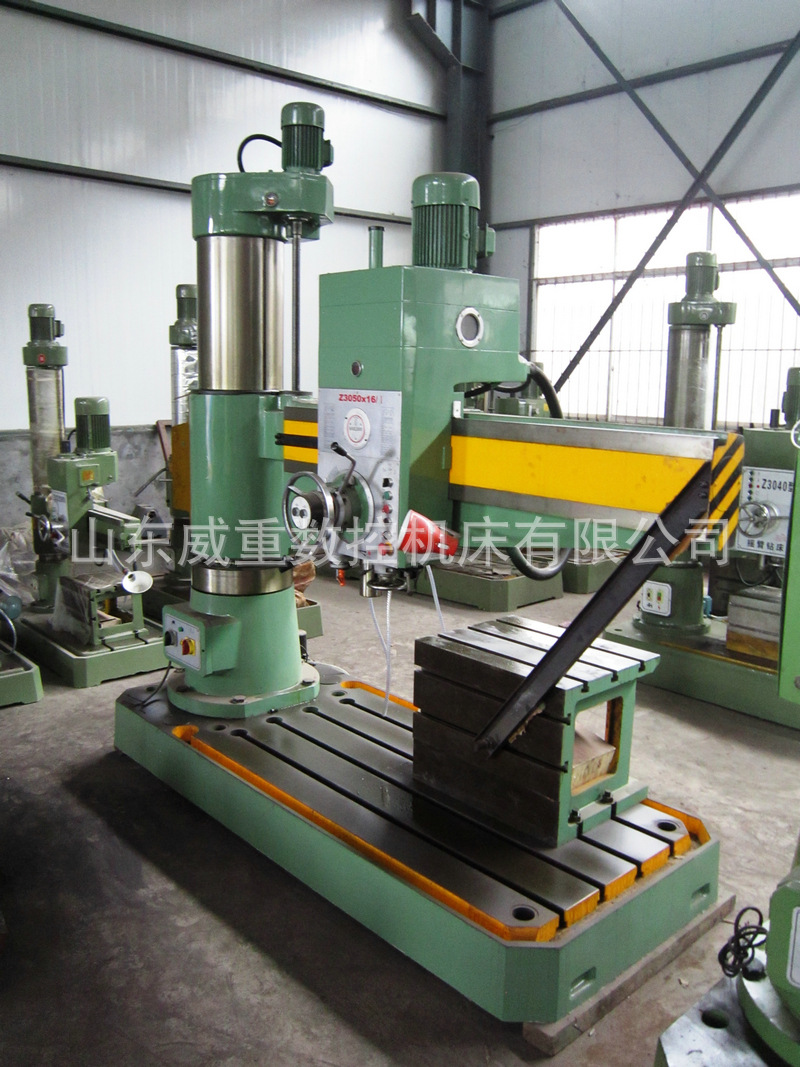

Z3050×16 |
|
MAX鉆孔直徑(jing) |
mm |
50 |
|
主(zhu)軸端面至工作臺面的距離(li) |
mm |
350-1600 |
|
主軸軸線至(zhi)立柱表(biao)面(mian)的距離 |
mm |
320-1220 |
|
主軸行程 |
mm |
315 |
|
主軸錐度 |
MT |
5 |
|
主(zhu)軸轉速范圍 |
r. p. m |
25-2000 |
|
主軸轉速(su)級數 |
|
16 |
|
主軸(zhou)進(jin)給量范圍 |
mm/r |
0.04/3.2 |
|
主(zhu)軸進級別 |
|
16 |
|
搖臂回轉角度 |
° |
±180° |
|
主(zhu)電機(ji)功率 |
K W |
4 |
|
升降電機功率(lv) |
K W |
1.5 |
|
重量(liang) |
kg |
3500 |
|
外形(xing)尺寸 |
mm |
2500×1060×2800 |
